j41f-40p常温截止阀
产品规范 |  |
主要零部件材料 |

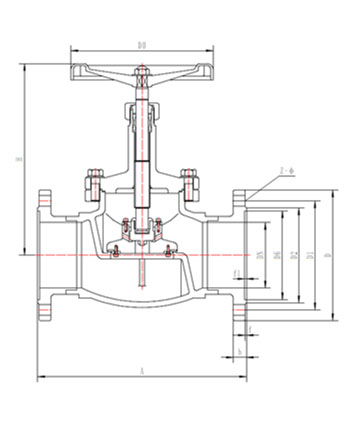

外型尺寸与连接尺寸
产品型号 | j41f-40p常温截止阀 | 重量 (kg) | ||||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||||||
a | h1 | h2 | d | d1 | d2 | d6 | z-ф | b | f | f1 | d0 | |||
422j250ab2a4 | 250 | 730 | 745 | 620 | 450 | 385 | 345 | 313 | 12-34 | 42 | 4 | 5 | 450 | 248.7 |
422j300ab2a4 | 300 | 850 | 840 | 690 | 515 | 450 | 408 | 364 | 16-34 | 46 | 4 | 5 | 560 | 334.5 |
