dj41f-16p低温截止阀
产品规范 |  |
主要零部件材料 |

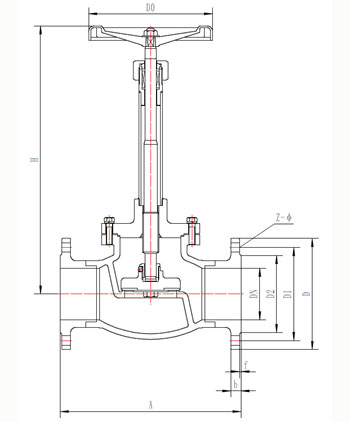

外型尺寸与连接尺寸
产品型号 | dj41f-16p低温截止阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||||
l | h1 | h2 | d | d1 | d2 | z-ф | b | f | d0 | |||
222j65ab2a3 | 65 | 290 | 473 | 440 | 180 | 145 | 120 | 8-18 | 22 | 3 | 200 | 18.4 |
222j80ab2a3 | 80 | 310 | 510 | 470 | 195 | 160 | 135 | 8-18 | 22 | 3 | 240 | 30.1 |
222j100ab2a3 | 100 | 350 | 589 | 539 | 230 | 190 | 160 | 8-23 | 24 | 3 | 280 | 40.2 |
222j125ab2a3 | 125 | 400 | 665 | 602 | 270 | 220 | 188 | 8-25 | 28 | 3 | 300 | 53.9 |
222j150ab2a3 | 150 | 480 | 713 | 638 | 300 | 250 | 218 | 8-25 | 30 | 3 | 300 | 68.3 |
222j200ab2a3 | 200 | 600 | 805 | 705 | 375 | 320 | 282 | 12-30 | 38 | 3 | 360 | 134.2 |
