dj41f-16p低温截止阀
产品规范 |  |
主要零部件材料 |

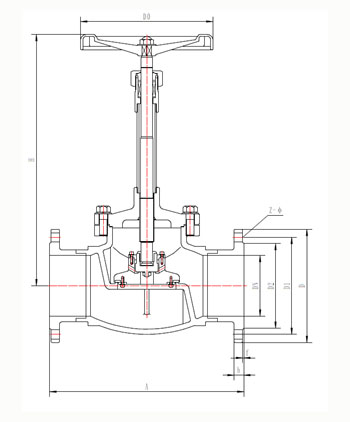

外型尺寸与连接尺寸
产品型号 | dj41f-16p低温截止阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||||
l | h1 | h2 | d | d1 | d2 | z-ф | b | f | d0 | |||
222j250ab2a3 | 250 | 730 | 985 | 860 | 450 | 385 | 345 | 12-34 | 42 | 4 | 450 | 248.7 |
222j300ab2a3 | 300 | 850 | 1080 | 930 | 515 | 450 | 408 | 16-34 | 46 | 4 | 560 | 334.5 |
