产品规范 | |
主要零部件材料 |

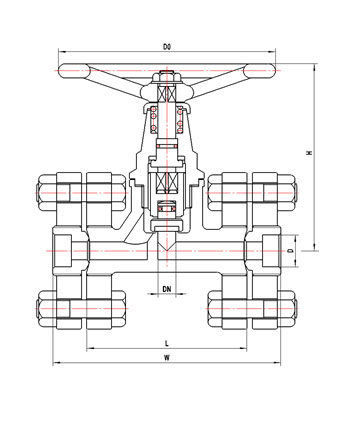

外型尺寸与连接尺寸
产品型号 | dj41f-600lb低温截止阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 dn(in) | 尺寸(mm) | ||||||||||
a | h1 | h2 | d | d1 | d2 | z-ф | b | f | d0 | |||
d22j65ab2a3 | 2-1/2 | 330 | 473 | 440 | 190 | 149 | 100 | 8-22 | 36 | 7 | 200 | 18.4 |
d22j80ab2a3 | 3 | 356 | 510 | 470 | 210 | 168 | 127 | 8-22 | 39 | 7 | 240 | 30.1 |
d22j100ab2a3 | 4 | 432 | 589 | 539 | 273 | 216 | 157 | 8-25 | 45 | 7 | 280 | 40.2 |
d22j125ab2a3 | 5 | 508 | 665 | 602 | 330 | 266.5 | 186 | 8-29 | 52 | 7 | 300 | 53.9 |
d22j150ab2a3 | 6 | 559 | 713 | 638 | 356 | 292 | 216 | 12-29 | 55 | 7 | 300 | 68.3 |
d22j200ab2a3 | 8 | 660 | 805 | 705 | 419 | 349 | 270 | 12-32 | 63 | 7 | 360 | 134.2 |
