dj41f-300lb低温长轴截止阀
产品规范 |  |
主要零部件材料 |

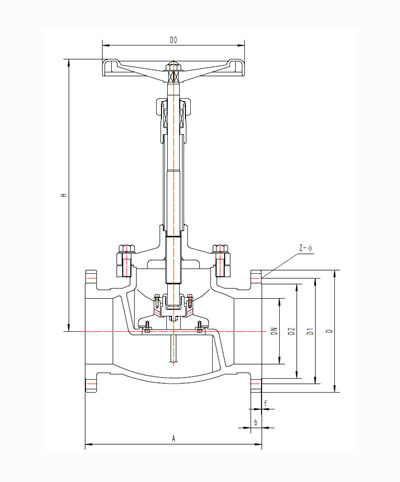

外型尺寸与连接尺寸
产品型号 | dj41f-300lb低温截止阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 dn(in) | 尺寸(mm) | ||||||||||
a | h1 | h2 | d | d1 | d2 | z-ф | b | f | d0 | |||
b22j250ab2a3 | 10 | 622 | 985 | 860 | 444 | 387.5 | 324 | 16-29 | 47.7 | 1.6 | 450 | 248.7 |
b22j300ab2a3 | 12 | 711 | 1080 | 930 | 521 | 451 | 381 | 16-32 | 50.8 | 1.6 | 560 | 334.5 |
