低温截止阀
当前位置:凯发k8旗舰厅-凯发k8官方网娱乐官方>>凯发k8官方网娱乐官方的产品展示>>低温截止阀
dj41y-100p低温高压截止阀

产品规范
公称压力:10.0mpa
公称通径:15mm~50mm
适用介质:lo2、ln2、lar、lng、lc2h4等
适用温度:-196~ 80℃
连接方式:法兰
介质流向:由阀瓣下面向上流

dj41y-100p低温高压截止阀

主要零部件材料
阀体、阀盖、阀瓣、阀杆:不锈钢
填料:ptfe
密封圈:紫铜
阀瓣:堆焊司太立合金

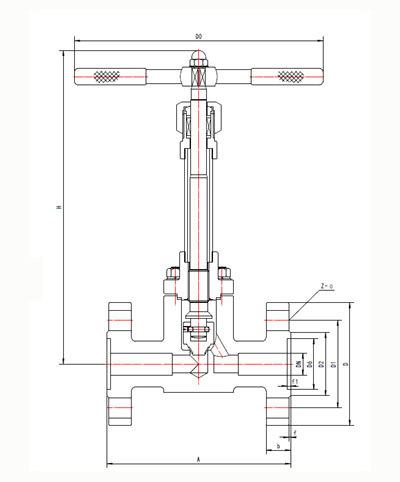

外型尺寸与连接尺寸

产品型号

dj41y-100p低温高压截止阀

重 量

(kg)

产品代号

通径

dn(mm)

尺寸(mm)

a

h1

h2

d

d1

d2

d6

z-d

b

f

d0

622j15ad2c3

15

170

320

310

105

75

55

40

4-14

20

2

250

9.7

622j20ad2c3

20

190

365

350

125

90

68

51

4-18

22

2

250

11.9

622j25ad2c3

25

210

375

360

135

100

78

58

4-18

24

2

350

13.8

622j40ad2c3

40

260

490

470

165

125

95

76

4-23

26

3

450

28.1

622j50ad2c3

50

300

530

500

195

145

112

88

4-25

28

3

650

38.5


上一篇:dj41y-64p低温高压截止阀
下一篇:dj41y-160p低温高压截止阀
