产品规范 |  |
主要零部件材料 |

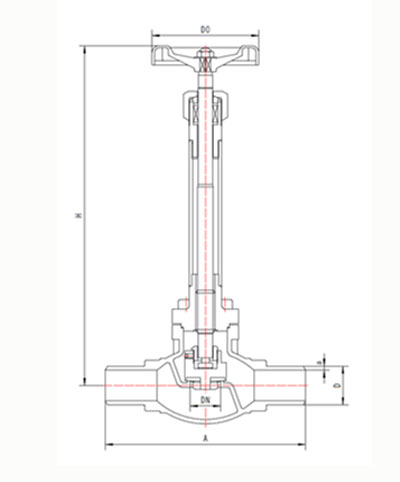

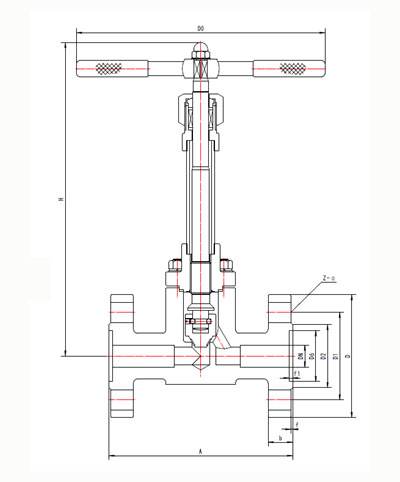

外型尺寸与连接尺寸
产品型号 | dj41y-160p低温高压截止阀 | 重 量 (kg) | |||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||||
a | h1 | h2 | d | d1 | d2 | d6 | z-d | b | f | d0 | |||
722j15ad2c3 | 15 | 170 | 320 | 310 | 110 | 75 | 55 | 40 | 4-18 | 24 | 2 | 250 | 9.7 |
722j20ad2c3 | 20 | 190 | 365 | 350 | 130 | 90 | 62 | 51 | 4-23 | 26 | 2 | 250 | 11.9 |
722j25ad2c3 | 25 | 210 | 375 | 360 | 140 | 100 | 72 | 58 | 4-23 | 28 | 2 | 350 | 13.8 |
722j40ad2c3 | 40 | 260 | 490 | 470 | 175 | 125 | 92 | 76 | 4-27 | 32 | 3 | 450 | 28.1 |
722j50ad2c3 | 50 | 300 | 530 | 500 | 215 | 165 | 132 | 88 | 8-25 | 36 | 3 | 650 | 38.5 |
