dj61f-300lb低温长轴截止阀（bw）
产品规范 |  |
主要零部件材料 |

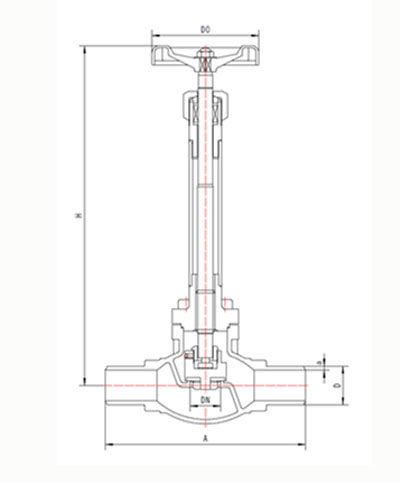

外型尺寸与连接尺寸
产品型号 | dj61f-300lb低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(in) | 尺寸(mm) | ||||||
a | h1 | h2 | d | a | d0 | |||
b11j10ab2a3 | 3/8 | 100 | 253 | 247 | 17.1 | 2.31 | 75 | 1.5 |
b11j15ab2a3 | 1/2 | 140 | 268 | 260 | 21.3 | 2.77 | 75 | 1.7 |
b11j20ab2a3 | 3/4 | 150 | 307 | 297 | 26.9 | 2.87 | 100 | 2.4 |
b11j25ab2a3 | 1 | 160 | 323 | 310 | 33.7 | 3.38 | 100 | 2.6 |
b11j32ab2a3 | 1-1/4 | 180 | 362 | 346 | 42.4 | 3.56 | 120 | 4.9 |
b11j40ab2a3 | 1-1/2 | 190 | 380 | 360 | 48.3 | 3.68 | 120 | 5.2 |
b11j50ab2a3 | 2 | 220 | 445 | 420 | 60.3 | 3.91 | 160 | 10.8 |
