j41f-40p常温截止阀
产品规范 |  |
主要零部件材料 |

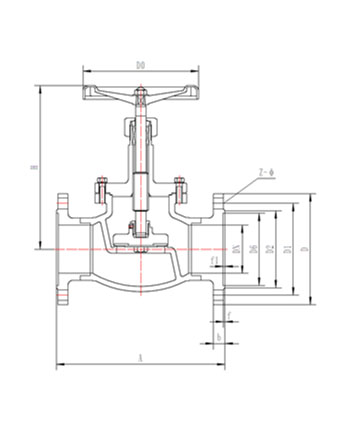

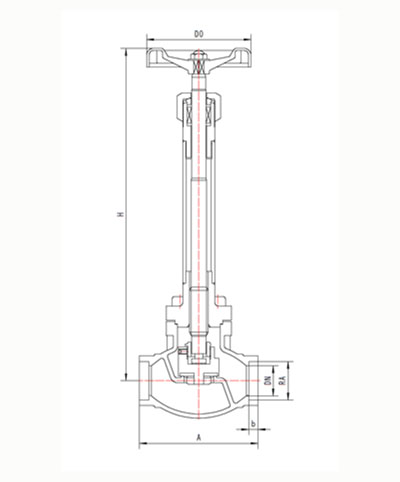

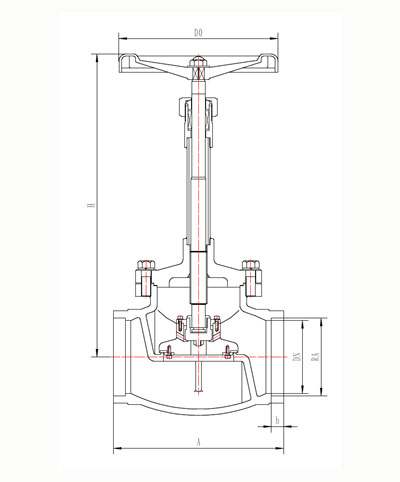

外型尺寸与连接尺寸
产品型号 | j41f-40p常温截止阀 | 重量 (kg) | ||||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||||||
a | h1 | h2 | d | d1 | d2 | d6 | z-ф | b | f | f1 | d0 | |||
422j65ab2a4 | 65 | 290 | 292 | 260 | 180 | 145 | 120 | 110 | 8-18 | 22 | 3 | 4 | 200 | 18.4 |
422j80ab2a4 | 80 | 310 | 320 | 280 | 195 | 160 | 135 | 121 | 8-18 | 22 | 3 | 4 | 240 | 30.1 |
422j100ab2a4 | 100 | 350 | 389 | 339 | 230 | 190 | 160 | 150 | 8-23 | 24 | 3 | 4 | 280 | 40.2 |
422j125ab2a4 | 125 | 400 | 454 | 392 | 270 | 220 | 188 | 176 | 8-25 | 28 | 3 | 4 | 300 | 53.9 |
422j150ab2a4 | 150 | 480 | 493 | 418 | 300 | 250 | 218 | 204 | 8-25 | 30 | 3 | 4 | 300 | 68.3 |
422j200ab2a4 | 200 | 600 | 585 | 485 | 375 | 320 | 282 | 260 | 12-30 | 38 | 3 | 4 | 360 | 134.2 |
