产品规范 |  |
主要零部件材料 |

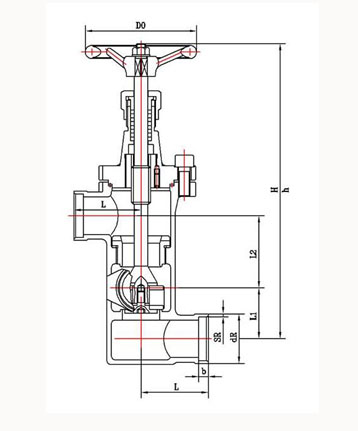

外型尺寸与连接尺寸
产品型号 | dj63f-40p低温三通截止阀 | 重量 (kg) | |||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||
l | l1 | l2 | b | dr | dr | h | h | d0 | |||
433j25ab2a3-s | 25 | 55 | 36 | 36 | 10 | 34 | 52 | 222 | 230 | 100 | 3.3 |
433j40ab2a3-s | 40 | 70 | 53 | 75 | 10 | 2.75 | 3.25 | 300 | 320 | 120 | 6.4 |
433j80ab2a3-s | 80 | 115 | 105 | 115 | / | 92 | 6 | 445 | 478 | 280 | 17.4 |
