j61f-16p常温截止阀（sw）
产品规范 |  |
主要零部件材料 |

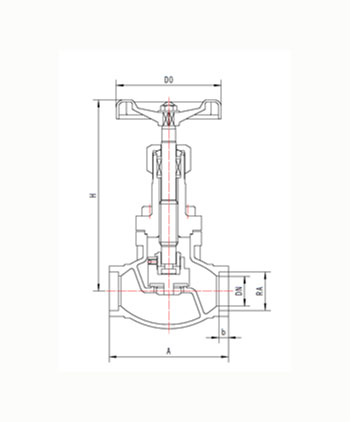

外型尺寸与连接尺寸
产品型号 | j61f-16p常温截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | b | ra | d0 | |||
233j10ab2a4 | 10 | 70 | 131 | 127 | 8 | 14.5 | 75 | 1.1 |
233j15ab2a4 | 15 | 80 | 137 | 130 | 8 | 18.5 | 75 | 1.2 |
233j20ab2a4 | 20 | 90 | 167 | 157 | 8 | 25.5 | 100 | 1.7 |
233j25ab2a4 | 25 | 100 | 172 | 160 | 8 | 32.5 | 100 | 1.9 |
233j32ab2a4 | 32 | 110 | 207 | 191 | 10 | 38.5 | 120 | 3.7 |
233j40ab2a4 | 40 | 120 | 220 | 200 | 10 | 45.5 | 120 | 3.8 |
233j50ab2a4 | 50 | 150 | 275 | 250 | 15 | 57.5 | 160 | 7.9 |

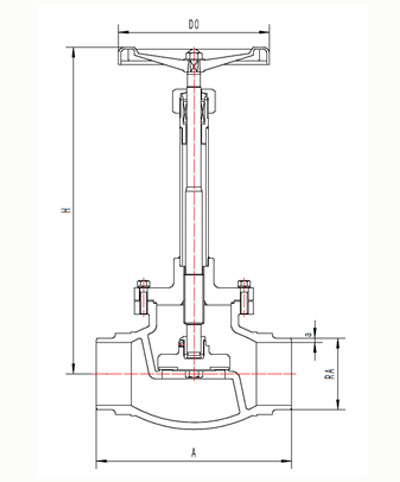

- 上一篇：dj41f-40p低温截止阀
