产品规范 |  |
主要零部件材料 |

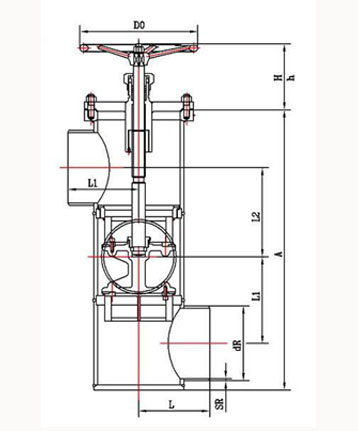

外型尺寸与连接尺寸
产品型号 | dj63f-2.5p低温三通截止阀 | 重量 (kg) | |||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||
l | l1 | l2 | dr | sr | a | h | h | d0 | |||
033j100ab2a3-s | 100 | 125 | 131 | 137 | 108 | 4 | 455 | 124 | 164 | 160 | 27 |
033j150ab2a3-s | 150 | 157 | 186 | 194 | 159 | 5 | 626 | 163 | 213 | 280 | 56 |
033j200ab2a3-s | 200 | 192 | 235 | 242 | 203 | 6 | 760 | 178 | 245 | 320 | 90 |
