dj61f-40p低温长轴截止阀（bw）
产品规范 |  |
主要零部件材料 |

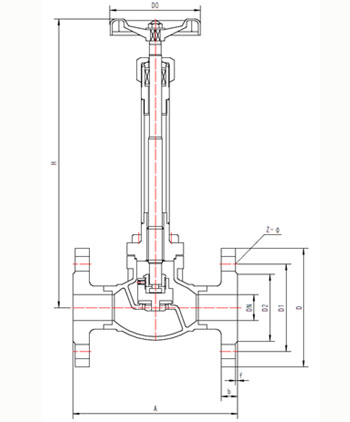

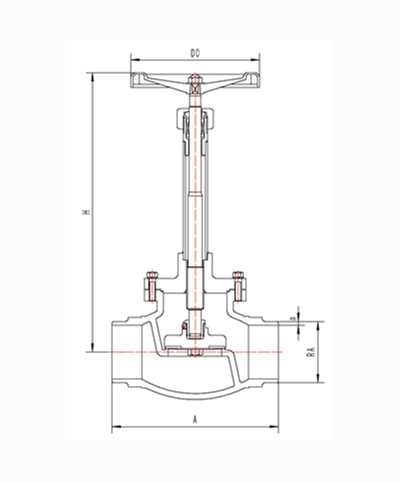

外型尺寸与连接尺寸
产品型号 | dj61f-40p低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | a | ra | d0 | |||
411j65ab2a3 | 65 | 180 | 473 | 440 | 4 | 76 | 200 | 13.7 |
411j80ab2a3 | 80 | 210 | 510 | 470 | 4 | 89 | 240 | 21.6 |
411j100ab2a3 | 100 | 250 | 589 | 539 | 4 | 108 | 280 | 35.4 |
411j125ab2a3 | 125 | 300 | 665 | 602 | 4 | 133 | 300 | 44.1 |
411j150ab2a3 | 150 | 350 | 713 | 638 | 4.5 | 159 | 300 | 51.6 |
411j200ab2a3 | 200 | 430 | 805 | 705 | 4.5 | 219 | 360 | 103.3 |
