产品规范 |  |
主要零部件材料 |

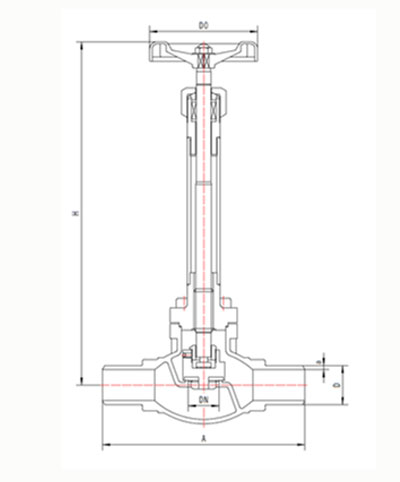

外型尺寸与连接尺寸
产品型号 | dj61f-40p低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | d | a | d0 | |||
411j10ab2a3 | 10 | 100 | 253 | 247 | 14 | 2 | 75 | 1.5 |
411j15ab2a3 | 15 | 140 | 268 | 260 | 18 | 2 | 75 | 1.7 |
411j20ab2a3 | 20 | 150 | 307 | 297 | 25 | 2.5 | 100 | 2.4 |
411j25ab2a3 | 25 | 160 | 323 | 310 | 32 | 2.5 | 100 | 2.6 |
411j32ab2a3 | 32 | 180 | 362 | 346 | 38 | 3 | 120 | 4.9 |
411j40ab2a3 | 40 | 190 | 380 | 360 | 45 | 3.5 | 120 | 5.2 |
411j50ab2a3 | 50 | 220 | 445 | 420 | 57 | 3.5 | 160 | 10.8 |
