产品规范 |  |
主要零部件材料 |

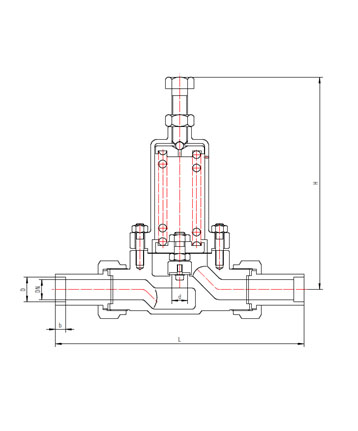

外型尺寸与连接尺寸
产品型号 | dy22f-25p低温降压调节阀 | 重 量 (kg) | |||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||
l | d | d | h | b | |||
333ya～c15aba3 | 15 | 200 | 18.5 | 12 | 195 | 10 | 2.1 |
333ya～c20aba3 | 20 | 250 | 25.5 | 14 | 245 | 10 | 3.6 |
333ya～c25aba3 | 25 | 250 | 28.5 | 16 | 250 | 10 | 8.6 |
333ya～c32aba3 | 32 | 300 | 38.5 | 18 | 315 | 10 | 11.8 |
333ya～c40aba3 | 40 | 300 | 45.5 | 20 | 320 | 15 | 14.6 |
333ya～c50aba3 | 50 | 350 | 57.5 | 25 | 341 | 15 | 15.2 |
工作原理
当储槽内介质压力低于设定值时，阀门处于关闭状态；当介质压力高于设定值时，由于介质压力对膜片作用力大于弹簧力，膜片向上运动，带动阀顶升高，阀门开启，介质流向出口降低储槽压力，直到储槽内压力低于设定值，阀门关闭。
