j11w-160p高压针型阀
产品规范 |  |
主要零部件材料 |

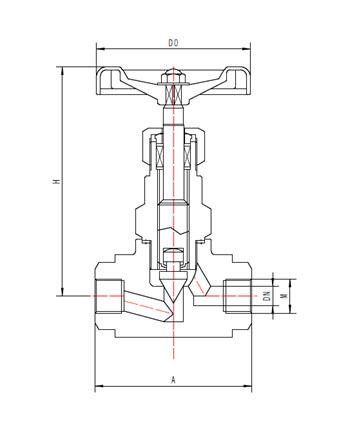

外型尺寸与连接尺寸
产品型号 | j11w-160p高压针型阀 | 重量 (kg) | |||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||
a | h1 | h2 | m（npt） | d0 | |||
744n6aa2d4 | 6 | 70 | 95 | 85 | 1/4 | 75 | 0.71 |
744n10aa2d4 | 10 | 75 | 95 | 85 | 3/8 | 75 | 0.93 |
744n15aa2d4 | 15 | 80 | 100 | 90 | 1/2 | 75 | 1.26 |
744n20aa2d4 | 20 | 85 | 110 | 95 | 3/4 | 100 | 1.52 |
744n25aa2d4 | 25 | 90 | 110 | 95 | 1 | 100 | 2.15 |
