产品规范 |  |
主要零部件材料 |

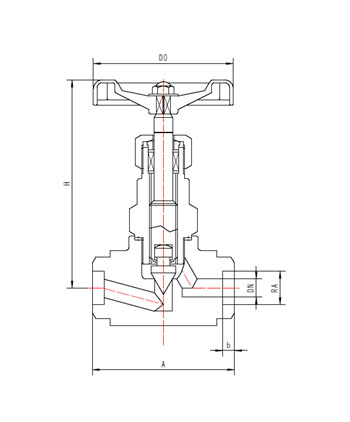

外型尺寸与连接尺寸
产品型号 | j61w-40p针型阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | b | ra | d0 | |||
433n6aa2d4 | 6 | 80 | 95 | 85 | 8 | 14.5 | 75 | 0.75 |
433n10aa2d4 | 10 | 85 | 95 | 85 | 8 | 18.5 | 75 | 0.98 |
433n15aa2d4 | 15 | 90 | 95 | 85 | 8 | 22.5 | 75 | 1.32 |
433n20aa2d4 | 20 | 95 | 100 | 90 | 8 | 28.5 | 100 | 1.60 |
433n25aa2d4 | 25 | 100 | 110 | 95 | 8 | 34.5 | 100 | 2.25 |
