da22f-40p低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号整定压力(mpa)密封压力(mpa)排量系数477fa2.5～3.22.25～2.880.67477fb2.0～2.51.80～2.25477fc1.6～2.01.44～1.80477fd1.3～1.61.17～1.44477fe1.0～1.30.90～1.17477ff0.8～1.00.72～0.90477fg0.6～0.80.54～0.72 |

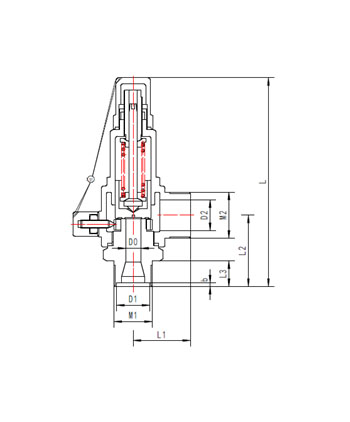

外型尺寸与连接尺寸
产品型号 | da22f-40p低温安全阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||||
d0 | l | l1 | l2 | l3 | m1 | d1 | b | m2 | d2 | |||
477fa～g10abd3 | 10 | 8 | 145 | 36 | 48 | 18 | m30×1.5 | 26 | 3 | m24×1.5 | 17 | 0.98 |
477fa～g15abd3 | 15 | 12 | 164 | 45 | 56 | 20 | m30×1.5 | 26 | 3 | m36×2 | 24 | 1.16 |
477fa～g20abd3 | 20 | 15 | 174 | 48 | 61 | 20 | m30×1.5 | 26 | 3 | m42×2 | 32 | 1.48 |
477fa～g25abd3 | 25 | 20 | 185 | 51 | 62 | 20 | m36×2 | 31 | 3 | m45×2 | 36 | 2.06 |
477fa～g40abd3 | 40 | 32 | 340 | 75 | 90 | 26 | m56×2 | 48 | 3 | m64×2 | 50 | 7.94 |
477fa～g50abd3 | 50 | 40 | 378 | 85 | 98 | 26 | m64×2 | 56 | 3 | m80×2 | 62 | 8.68 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
