da42f-16p低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号整定压力(mpa)密封压力(mpa)排量系数222fa1.0～1.30.90～1.17 0.67222fb0.8～1.00.72～0.90222fc0.6～0.80.54～0.72222fd0.4～0.60.36～0.54222fe0.3～0.40.27～0.36222ff0.25～0.30.22～0.27222fg0.16～0.250.13～0.22 |

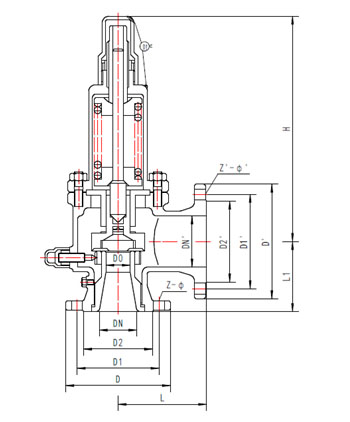

外型尺寸与连接尺寸
产品型号 | da42f-16p低温安全阀 | 重 量 (kg) | |||||||||||||
产品代号 | dn (mm) | 尺寸(mm) | |||||||||||||
d0 | d | d1 | d2 | l | z-ф | dn′ | d′ | d1′ | d2′ | l1 | h | z′-φ′ | |||
222fa～g25aba3 | 25 | 15 | 115 | 85 | 65 | 110 | 4-14 | 32 | 140 | 100 | 78 | 95 | 370 | 4-18 | 11.8 |
222fa～g32aba3 | 32 | 20 | 140 | 100 | 78 | 115 | 4-18 | 40 | 150 | 110 | 85 | 100 | 380 | 4-18 | 12.6 |
222fa～g40aba3 | 40 | 25 | 150 | 110 | 85 | 120 | 4-18 | 50 | 165 | 125 | 100 | 110 | 405 | 4-18 | 13.8 |
222fa～g50aba3 | 50 | 32 | 165 | 125 | 100 | 135 | 4-18 | 65 | 185 | 145 | 120 | 120 | 450 | 4-18 | 19.5 |
222fa～g80aba3 | 80 | 50 | 200 | 160 | 135 | 170 | 8-18 | 100 | 220 | 180 | 155 | 135 | 525 | 8-18 | 57.3 |
222fa～g100aba3 | 100 | 65 | 220 | 180 | 155 | 195 | 8-18 | 125 | 250 | 210 | 185 | 175 | 690 | 8-18 | 86.2 |
222fa～g150aba3 | 150 | 100 | 285 | 240 | 210 | 255 | 8-23 | 175 | 310 | 270 | 240 | 230 | 840 | 8-23 | 167.7 |
222fa～g200aba3 | 200 | 125 | 340 | 295 | 265 | 300 | 12-23 | 250 | 405 | 355 | 320 | 260 | 990 | 12-26 | 285.8 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
