da62f-16p低温全启式安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 |

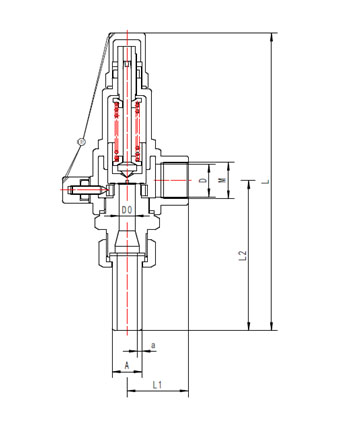

外型尺寸与连接尺寸
产品型号 | da22f-16p低温全启式安全阀 | 重量 (kg) | ||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||
d0 | l | l1 | l2 | a | a | m | d | |||
284fa～g10abd3 | 10 | 8 | 199 | 36 | 102 | 14 | 2.5 | m20×1.5 | 17 | 1.11 |
284fa～g15abd3 | 15 | 12 | 218 | 45 | 110 | 18 | 2.5 | m27×1.5 | 24 | 1.35 |
284fa～g20abd3 | 20 | 15 | 233 | 48 | 120 | 25 | 3 | m36×2 | 32 | 1.73 |
284fa～g25abd3 | 25 | 20 | 244 | 51 | 121 | 28 | 3 | m39×2 | 36 | 2.37 |
284fa～g40abd3 | 40 | 32 | 405 | 75 | 155 | 45 | 3 | m56×2 | 50 | 8.44 |
284fa～g50abd3 | 50 | 40 | 443 | 85 | 163 | 57 | 3.5 | m64×2 | 62 | 9.31 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
