da21t-6p/64p/100p/160p 低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号产品型号公称压力(mpa)整定压力(mpa)排放压力(mpa)排量系数774a6amd34k616.017.619.20.47674a6amd36k610.07.68.4574a10amd33k10m6.44.04.4574aa10amd35k106.41.852.03574ab10amd38k106.44.44.8174a15amd36k150.60.80.88174aa25amd31k250.60.080.088174ab25amd32k250.60.260.28174ac25amd33k250.60.380.42174ad25amd36k250.60.720.8 |

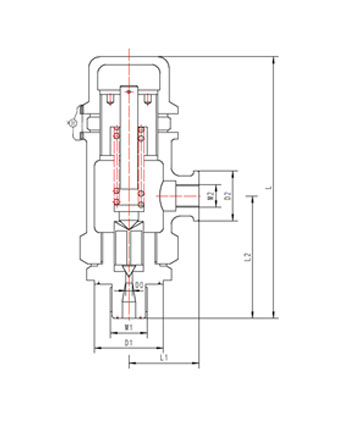

外型尺寸与连接尺寸
产品型号 | da21t-6p/64p/100p/160p低温安全阀 | 重量 (kg) | |||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||
l | l1 | l2 | d | d1 | m1 | m2 | |||
774a6amd3 | 6 | 160 | 55 | 79.5 | 6 | 44 | m24×2 | g1/4 | 2.68 |
674a6amd3 | 6 | 160 | 55 | 79.5 | 8 | 44 | m24×2 | g1/4 | 2.65 |
574a10amd3 | 10 | 180 | 55 | 79 | 12 | 53 | m30×2 | g3/8 | 3.05 |
574aa10amd3 | 10 | 171 | 55 | 79 | 12 | 53 | m30×2 | g3/8 | 2.68 |
574ab10amd3 | 10 | 180 | 55 | 79 | 12 | 53 | m30×2 | g3/8 | 3.05 |
174a15amd3 | 15 | 186 | 50 | 84 | 22 | 52 | m36×2 | g1 | 2.93 |
174aa25amd3 | 25 | 187 | 70 | 95 | 28 | 63 | m48×2 | g1 | 3.63 |
174ab25amd3 | 25 | 187.5 | 70 | 95 | 28 | 63 | m48×2 | g1 | 3.64 |
174ac25amd3 | 25 | 231 | 70 | 112 | 28 | 63 | m48×2 | g1 | 5.01 |
174ad25amd3 | 25 | 231 | 70 | 112 | 28 | 63 | m48×2 | g1 | 5.01 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
