产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号 整定压力 (mpa) 密封压力 (mpa) 排量 系数 784aa 2.5～3.2 2.25～2.88 0.27 784ab 3.2～4.0 2.88～3.60 784ac 4.0～5.0 3.60～4.50 784ad 5.0～6.4 4.50～5.76 784ae 6.4～10.0 5.76～9.00 784af 10.0～13.0 9.00～11.70 784ag 13.0～16.0 11.70～14.40 |

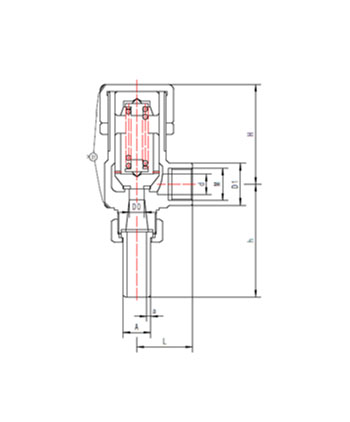

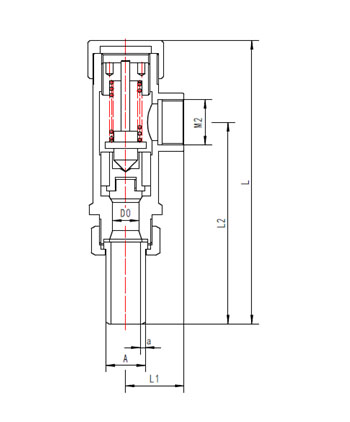

外型尺寸与连接尺寸
产品型号 | da21y-160p低温安全阀 | 重量 (kg) | ||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||
d0 | d | l | h | d | d1 | m | h | |||
784aa～g15add3 | 15 | 10 | 12 | 35 | 60 | 20 | 30 | g5/8 | 64 | 1.1 |
784aa～g20add3 | 20 | 12 | 15 | 40 | 68 | 25 | 34 | g3/4 | 68 | 2.5 |
784aa～g25add3 | 25 | 16 | 20 | 50 | 78 | 31 | 40 | g1 | 105 | 2.7 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
