产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号 整定压力 (mpa) 密封压力 (mpa) 排量 系数 774aa 4.0～5.0 3.60～4.50 0.27 774ab 5.0～6.4 4.50～5.76 774ac 6.4～10.0 5.76～9.00 774ad 10.0～13.0 9.00～11.70 774ae 13.0～16.0 11.70～14.40 |

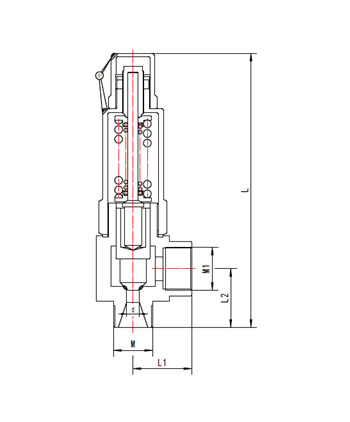

外型尺寸与连接尺寸
产品型号 | da21y-160p低温安全阀 | 重量 (kg) | ||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||
d | m | l | l1 | m1 | d | l2 | l | |||
774aa～h10add3 | 10 | 6 | m30×2 | 26 | 55 | m33×2 | 45 | 83 | 248 | 3.32 |
774aa～h15add3 | 15 | 8 | m36×2 | 26 | 60 | m33×2 | 45 | 83 | 248 | 3.47 |
774aa～h25add3 | 25 | 10 | m42×2 | 26 | 65 | m36×2 | 50 | 95 | 280 | 5.18 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
