da21y-320p低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号整定压力(mpa)密封压力(mpa)排量系数974aa4.0～5.03.60～4.500.27974ab5.0～6.44.50～5.76974ac6.4～10.05.76～9.00974ad10.0～13.09.00～11.70974ae13.0～16.011.70～14.40974af16.0～19.014.40～17.10974ag19.0～21.017.10～18.90974ah21.0～29.018.90～26.10 |

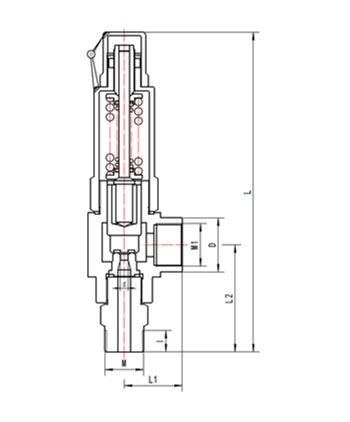

外型尺寸与连接尺寸
产品型号 | da21y-320p低温安全阀 | 重量 (kg) | ||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||
d | m | l | l1 | m1 | d | l2 | l | |||
974aa～h10add3 | 10 | 6 | m30×2 | 26 | 55 | m33×2 | 45 | 83 | 248 | 3.32 |
974aa～h15add3 | 15 | 8 | m36×2 | 26 | 60 | m33×2 | 45 | 83 | 248 | 3.47 |
974aa～h25add3 | 25 | 10 | m42×2 | 26 | 65 | m36×2 | 50 | 95 | 280 | 5.18 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
