dj61f-600lb低温长轴截止阀（sw）
产品规范 |  |
主要零部件材料 |

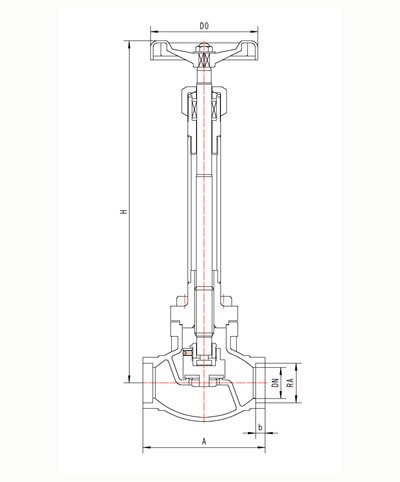

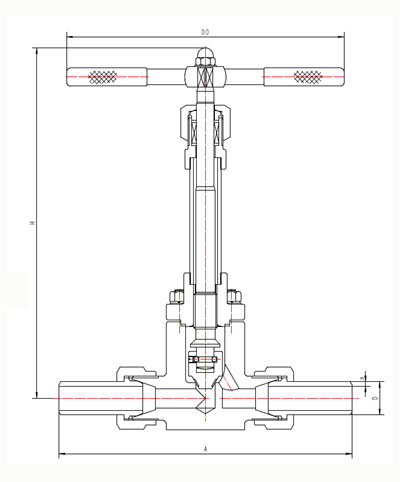

外型尺寸与连接尺寸
产品型号 | dj61f-600lb低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | ra | a | d0 | |||
d33j10ab2a3 | 10 | 100 | 253 | 247 | 17.1 | 8 | 75 | 1.4 |
d33j15ab2a3 | 15 | 140 | 268 | 260 | 21.3 | 8 | 75 | 1.6 |
d33j20ab2a3 | 20 | 150 | 307 | 297 | 26.9 | 8 | 100 | 2.2 |
d33j25ab2a3 | 25 | 160 | 323 | 310 | 33.7 | 8 | 100 | 2.4 |
d33j32ab2a3 | 32 | 180 | 362 | 346 | 42.4 | 10 | 120 | 4.6 |
d33j40ab2a3 | 40 | 190 | 380 | 360 | 48.3 | 10 | 120 | 4.8 |
d33j50ab2a3 | 50 | 220 | 445 | 420 | 60.3 | 15 | 160 | 9.9 |
