产品规范 公称通径：65mm～200mm 适用介质：lo2、ln2、lar、lng、lc2h4等 适用温度：-196～ 80℃ 连接方式：承插焊 介质流向：由阀瓣下面向上流 |  |
主要零部件材料 |

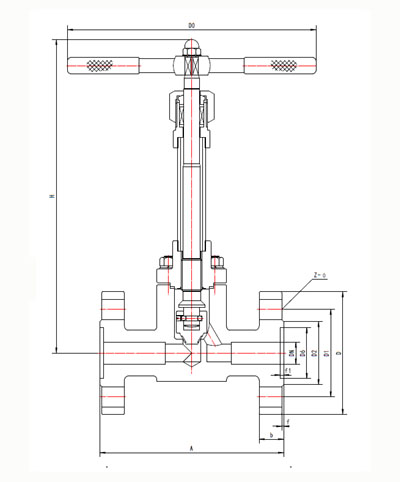

外型尺寸与连接尺寸
产品型号 | dj61f-600p低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | ra | b | d0 | |||
b33j65ab2a3 | 65 | 180 | 473 | 440 | 76.1 | 15 | 200 | 12.6 |
b33j80ab2a3 | 80 | 210 | 510 | 470 | 88.9 | 15 | 240 | 19.8 |
b33j100ab2a3 | 100 | 250 | 589 | 539 | 114.3 | 20 | 280 | 32.5 |
b33j125ab2a3 | 125 | 300 | 665 | 602 | 139.9 | 25 | 300 | 46.8 |
b33j150ab2a3 | 150 | 350 | 713 | 638 | 168.3 | 25 | 300 | 67.9 |
b33j200ab2a3 | 200 | 430 | 805 | 705 | 219.1 | 25 | 360 | 118.6 |
