dj21y-320p低温高压截止阀
产品规范 |  |
主要零部件材料 |

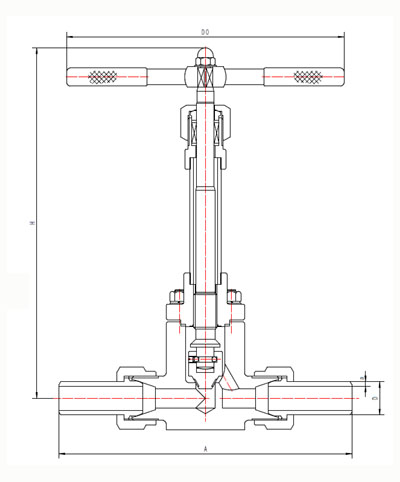

外型尺寸与连接尺寸
产品型号 | dj21y-320p低温高压截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | d | a | d0 | |||
988j10ad2c3 | 10 | 220 | 310 | 300 | 18 | 4 | 200 | 7.2 |
988j15ad2c3 | 15 | 230 | 320 | 310 | 22 | 4 | 200 | 7.8 |
988j20ad2c3 | 20 | 290 | 365 | 350 | 28 | 4 | 300 | 9.1 |
988j25ad2c3 | 25 | 300 | 375 | 360 | 34 | 4.5 | 300 | 10.2 |
988j40ad2c3 | 40 | 380 | 490 | 470 | 49 | 4.5 | 400 | 22.3 |
988j50ad2c3 | 50 | 460 | 530 | 500 | 61 | 5 | 450 | 26.9 |
