产品规范 |  |
主要零部件材料 |

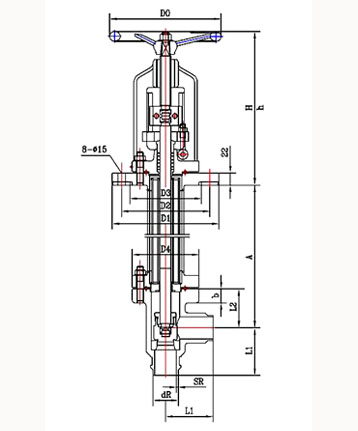

外型尺寸与连接尺寸
产品型号 | dj64f-40l低温角式截止阀 | 重量 (kg) | |||||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||||||
a | dr | sr | l1 | l2 | b | d0 | d1 | d2 | d3 | d4 | h | h | |||
411k32hn2a3 | 32 | 600 | 34 | 2 | 85 | 70 | 24 | 200 | 192 | 160 | 130 | 120 | 280 | 314 | 18.9 |
411k40hn2a3 | 40 | 600 | 45 | 3 | 85 | 70 | 24 | 200 | 192 | 160 | 130 | 120 | 280 | 314 | 20.8 |
