dh41f-25p低温止回阀
产品规范 |  |
主要零部件材料 |

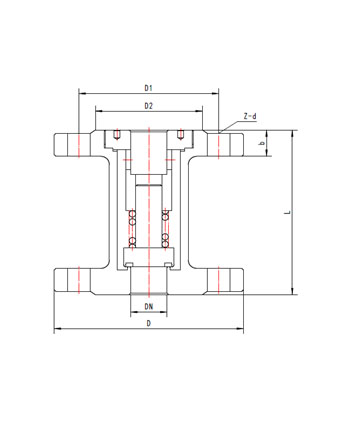

外型尺寸与连接尺寸
产品型号 | dh41f-25p低温止回阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
l | d | d1 | d2 | z-d | b | |||
322h15abd3 | 15 | 108 | 95 | 65 | 45 | 4-14 | 16 | 3.8 |
322h20abd3 | 20 | 117 | 105 | 75 | 55 | 4-14 | 16 | 4.3 |
322h25abd3 | 25 | 127 | 115 | 85 | 65 | 4-14 | 16 | 5.6 |
322h32abd3 | 32 | 140 | 135 | 100 | 78 | 4-18 | 18 | 6.8 |
322h40abd3 | 40 | 165 | 145 | 110 | 85 | 4-18 | 18 | 8.2 |
322h50abd3 | 50 | 203 | 160 | 125 | 100 | 4-18 | 18 | 11.6 |
322h65abd3 | 65 | 216 | 180 | 145 | 120 | 4-18 | 20 | 14.0 |
322h80abd3 | 80 | 241 | 195 | 160 | 135 | 8-18 | 22 | 19.9 |
322h100abd3 | 100 | 292 | 215 | 180 | 155 | 8-18 | 22 | 27.8 |
