dh61y-320p 低温高压止回阀（sw）
产品规范 |  |
主要零部件材料 |

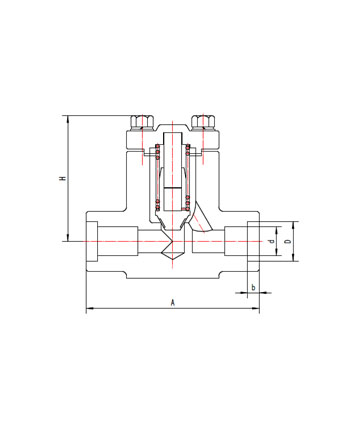

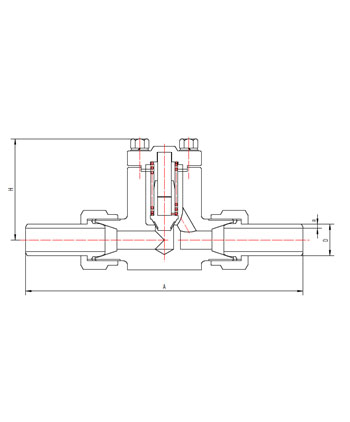

外型尺寸与连接尺寸
产品型号 | dh61y-320p低温高压止回阀 | 重量 (kg) | |||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||
a | b | d | d | h | |||
933h10ad2c3 | 10 | 100 | 10 | 18 | 10 | 80 | 4.9 |
933h15ad2c3 | 15 | 120 | 10 | 22 | 14 | 85 | 5.3 |
933h20ad2c3 | 20 | 120 | 12 | 28 | 20 | 105 | 6.3 |
933h25ad2c3 | 25 | 150 | 12 | 34 | 26 | 110 | 6.9 |
933h40ad2c3 | 40 | 180 | 15 | 49 | 40 | 165 | 15.1 |
933h50ad2c3 | 50 | 200 | 15 | 61 | 51 | 180 | 18.5 |
