产品规范 |  |
主要零部件材料 |

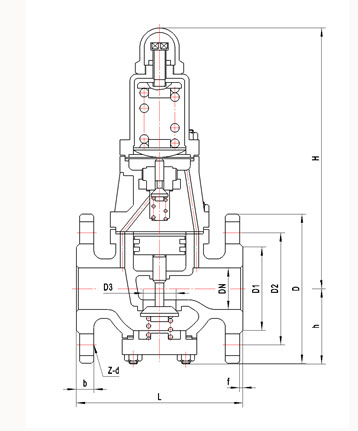

外型尺寸与连接尺寸
产品型号 | dy43h-16t减压阀 | 额定流量 (nm3/h) | 重 量 (kg) | ||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||||
d | d1 | d2 | d3 | l | b | f | z-d | h | h | ||||
322p25gma4 | 25 | 115 | 65 | 85 | 24 | 140 | 16 | 2 | 4-14 | 270 | 58 | 180 | 11.9 |
322p40gma4 | 40 | 140 | 85 | 110 | 30 | 160 | 16 | 3 | 4-18 | 273 | 75 | 300 | 17.4 |
322p50gma4 | 50 | 160 | 110 | 125 | 40 | 190 | 20 | 3 | 4-18 | 285 | 95 | 450 | 24.5 |
322p65gma4 | 65 | 185 | 120 | 145 | 52 | 220 | 22 | 3 | 4-18 | 300 | 110 | 800 | 35.6 |
