da21f-25p低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号整定压力(mpa)密封压力(mpa)排量系数374aa1.6～2.01.44～1.80 0.27374ab1.3～1.61.17～1.44374ac1.0～1.30.90～1.17374ad0.8～1.00.72～0.90 |

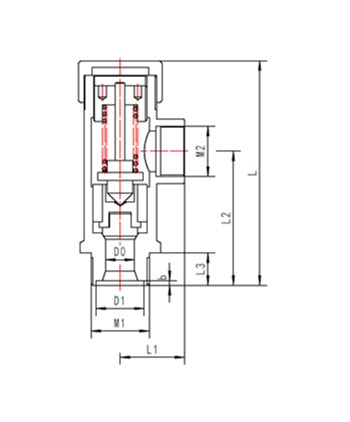

外型尺寸与连接尺寸
产品型号 | da21f-25p低温安全阀 | 重量 (kg) | |||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||
l | l1 | l2 | l3 | d0 | d1 | b | m1 | m2 | |||
374aa~d10ab2d3 | 10 | 96 | 24 | 58 | 14 | 8 | / | / | m16×1 | m16×1 | 0.48 |
374aa~d15ab2d3 | 15 | 113 | 40 | 62 | 18 | 12 | 26 | 3 | m30×1.5 | m27×1.5 | 0.86 |
374aa~d25ab2d3 | 25 | 140 | 40 | 82 | 20 | 18 | 31 | 3 | m36×2 | m33×2 | 1.28 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
