产品规范 |  |
主要零部件材料 | |
| 主要技术参数 产品代号 整定压力 (mpa) 密封压力 (mpa) 排量 系数 488aa 2.5～3.2 2.25～2.88 0.27 488ab 2.0～2.5 1.80～2.25 488ac 1.6～2.0 1.44～1.80 488ad 1.3～1.6 1.17～1.44 488ae 1.0～1.3 0.90～1.17 488af 0.8～1.0 0.72～0.90 488ag 0.6～0.8 0.54～0.72 |

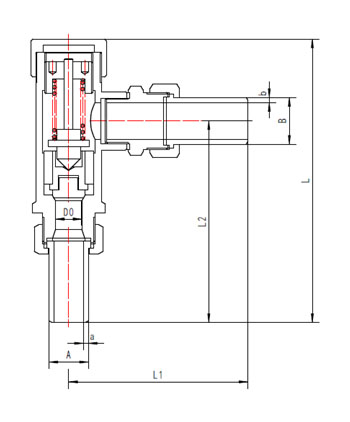

外型尺寸与连接尺寸
产品型号 | da61f-40p低温安全阀 | 重量 (kg) | ||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||
l | l1 | l2 | d0 | a | a | b | b | |||
474aa~g10ab2d3 | 10 | 140 | 92 | 102 | 8 | 12 | 2 | 12 | 2 | 0.86 |
474aa~g15ab2d3 | 15 | 173 | 132 | 122 | 12 | 22 | 3 | 22 | 3 | 1.24 |
474aa~g25ab2d3 | 25 | 200 | 135 | 142 | 18 | 27 | 3.5 | 27 | 3.5 | 1.75 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
