dj61f-150lb低温长轴截止阀（bw）
产品规范 |  |
主要零部件材料 |

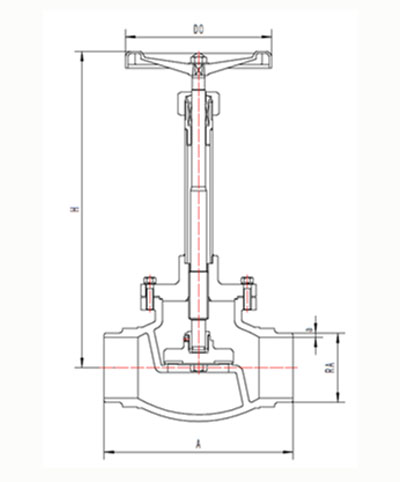

外型尺寸与连接尺寸
产品型号 | dj61f-150lb低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(in) | 尺寸(mm) | ||||||
a | h1 | h2 | ra | a | d0 | |||
a11j65ab2a3 | 2-1/2 | 180 | 473 | 440 | 76.1 | 3.05 | 200 | 13.7 |
a11j80ab2a3 | 3 | 210 | 510 | 470 | 88.9 | 3.05 | 240 | 21.6 |
a11j100ab2a3 | 4 | 250 | 589 | 539 | 114.3 | 3.05 | 280 | 35.4 |
a11j125ab2a3 | 5 | 300 | 665 | 602 | 139.7 | 5.56 | 300 | 44.1 |
a11j150ab2a3 | 6 | 350 | 713 | 638 | 168.3 | 5.56 | 300 | 51.6 |
a11j200ab2a3 | 8 | 430 | 805 | 705 | 219.1 | 5.56 | 360 | 103.3 |
