dj61y-250p低温高压截止阀（bw）
产品规范 |  |
主要零部件材料 |

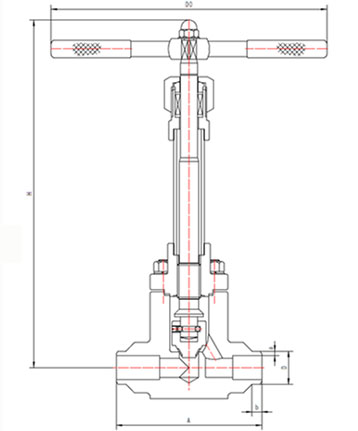

外型尺寸与连接尺寸
产品型号 | dj61y-250p低温高压截止阀 | 重量 (kg) | |||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||
a | h1 | h2 | b | d | a | d0 | |||
811j10ad2c3 | 10 | 100 | 310 | 300 | 10 | 18 | 4 | 200 | 6.8 |
811j15ad2c3 | 15 | 120 | 320 | 310 | 10 | 22 | 4 | 200 | 7.3 |
811j20ad2c3 | 20 | 120 | 365 | 350 | 12 | 28 | 4 | 300 | 8.7 |
811j25ad2c3 | 25 | 150 | 375 | 360 | 12 | 34 | 4.5 | 300 | 9.6 |
811j40ad2c3 | 40 | 180 | 490 | 470 | 15 | 49 | 4.5 | 400 | 21.2 |
811j50ad2c3 | 50 | 200 | 530 | 500 | 15 | 61 | 5 | 450 | 25.6 |
