产品规范 |  |
主要零部件材料 |

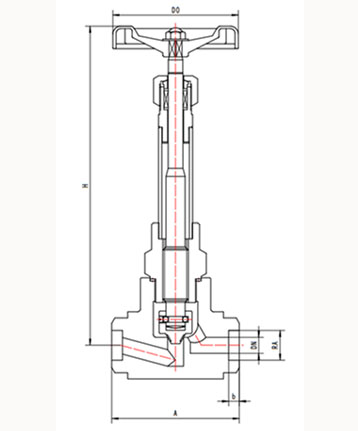

外型尺寸与连接尺寸
产品型号 | dj61y-160p低温高压截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | h1 | h2 | b | ra | d0 | |||
733j6ad2c3 | 6 | 90 | 253 | 247 | 8 | 14.5 | 75 | 0.89 |
733j10ad2c3 | 10 | 90 | 310 | 300 | 8 | 18.5 | 75 | 1.16 |
733j15ad2c3 | 15 | 100 | 320 | 310 | 8 | 22.5 | 75 | 1.58 |
733j20ad2c3 | 20 | 100 | 365 | 350 | 8 | 28.5 | 100 | 1.89 |
733j25ad2c3 | 25 | 120 | 375 | 360 | 8 | 34.5 | 100 | 2.66 |
