产品规范 |  |
主要零部件材料 |

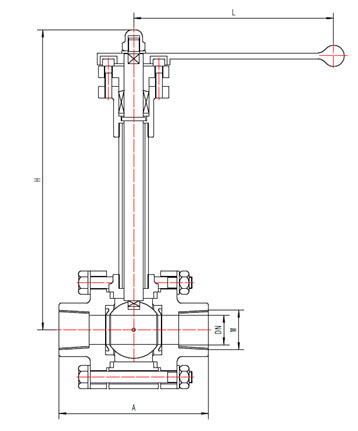

外型尺寸与连接尺寸
产品型号 | dq11f-100p低温球阀 | 重量 (kg) | ||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||
a | m(npt) | h | l | |||
644q10ab2a3 | 10 | 80 | 3/8 | 205 | 160 | 2.9 |
644q15ab2a3 | 15 | 90 | 1/2 | 207 | 180 | 3.1 |
644q20ab2a3 | 20 | 100 | 3/4 | 239 | 200 | 3.9 |
644q25ab2a3 | 25 | 120 | 1 | 254 | 200 | 5.4 |
644q32ab2a3 | 32 | 140 | 1-1/4 | 280 | 250 | 9.9 |
644q40ab2a3 | 40 | 170 | 1-1/2 | 292 | 320 | 13.8 |
644q50ab2a3 | 50 | 180 | 2 | 322 | 320 | 19.5 |
