产品规范 |  |
主要零部件材料 |

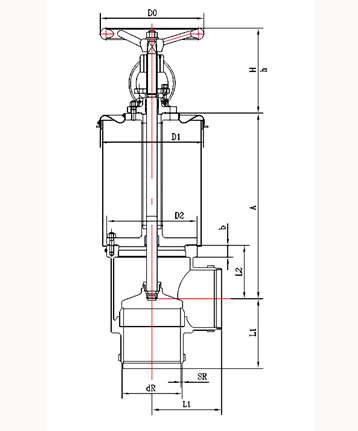

外型尺寸与连接尺寸
产品型号 | dj64f-10l低温角式截止阀 | 重量 (kg) | |||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | |||||||||||
a | dr | sr | l1 | l2 | b | d0 | d1 | d2 | h | h | |||
133k125hn2a3 | 125 | 800 | 133 | 4 | 200 | 160 | 45 | 280 | 320 | 240 | 260 | 320 | 60 |
133k150hn2a3 | 150 | 800 | 158 | 4 | 220 | 165 | 48 | 280 | 350 | 280 | 260 | 330 | 76 |
133k200hn2a3 | 200 | 800 | 208 | 4 | 260 | 200 | 49 | 360 | 350 | 340 | 260 | 340 | 111 |
133k250hn2a3 | 250 | 800 | 260 | 5 | 300 | 230 | 50 | 450 | 446 | 390 | 330 | 420 | 136 |
133k300hn2a3 | 300 | 1000 | 312 | 6 | 340 | 260 | 50 | 450 | 476 | 440 | 400 | 560 | 235 |
133k350hn2a3 | 350 | 1000 | 362 | 6 | 360 | 270 | 50 | 450 | 526 | 478 | 400 | 560 | 255 |
