dh41f-40p低温止回阀
产品规范 |  |
主要零部件材料 |

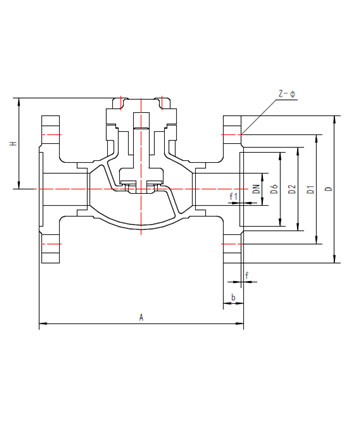

外型尺寸与连接尺寸
产品型号 | dh41f-40p低温止回阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||||||
a | h | d | d1 | d2 | d6 | z-ф | b | f | f1 | |||
422h10aba3 | 10 | 130 | 52 | 90 | 60 | 40 | 35 | 4-14 | 16 | 2 | 3 | 3.6 |
422h15aba3 | 15 | 130 | 55 | 95 | 65 | 45 | 40 | 4-14 | 16 | 2 | 3 | 3.8 |
422h20aba3 | 20 | 150 | 67 | 105 | 75 | 55 | 51 | 4-14 | 16 | 2 | 3 | 5.5 |
422h25aba3 | 25 | 160 | 70 | 115 | 85 | 65 | 58 | 4-14 | 16 | 2 | 3 | 5.9 |
422h32aba3 | 32 | 180 | 79 | 135 | 100 | 78 | 66 | 4-18 | 18 | 2 | 3 | 6.9 |
422h40aba3 | 40 | 200 | 83 | 145 | 110 | 85 | 76 | 4-18 | 18 | 2 | 3 | 7.2 |
422h50aba3 | 50 | 230 | 106 | 160 | 125 | 100 | 88 | 4-18 | 20 | 3 | 4 | 10.6 |
