产品规范 |  |
主要零部件材料 |

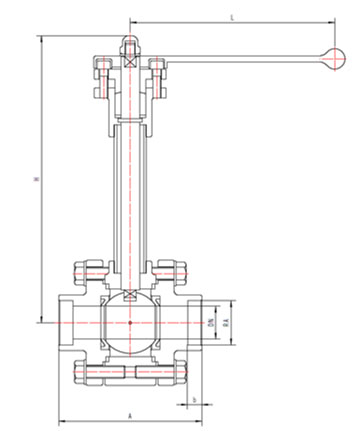

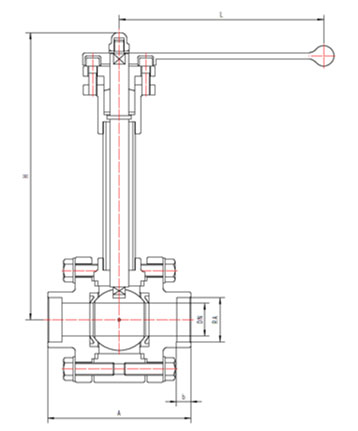

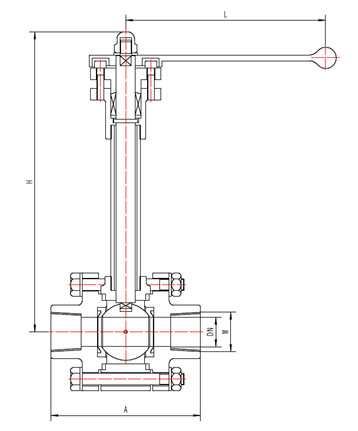

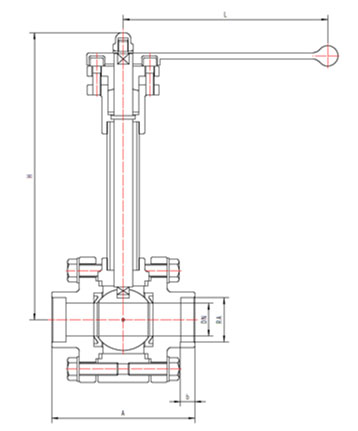

外型尺寸与连接尺寸
产品型号 | dq11f-25p低温球阀 | 重量 (kg) | ||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||
a | m(npt) | h | l | |||
344q10ab2a3 | 10 | 80 | 3/8 | 205 | 130 | 2.8 |
344q15ab2a3 | 15 | 90 | 1/2 | 207 | 140 | 2.9 |
344q20ab2a3 | 20 | 100 | 3/4 | 239 | 160 | 3.7 |
344q25ab2a3 | 25 | 120 | 1 | 254 | 180 | 5.1 |
344q32ab2a3 | 32 | 130 | 1-1/4 | 280 | 200 | 9.4 |
344q40ab2a3 | 40 | 150 | 1-1/2 | 292 | 250 | 13.2 |
344q50ab2a3 | 50 | 170 | 2 | 322 | 280 | 18.6 |
