产品规范 |  |
主要零部件材料 |

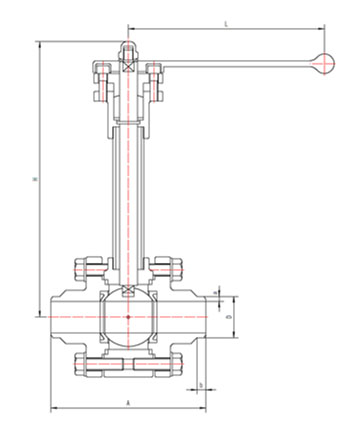

外型尺寸与连接尺寸
产品型号 | dq61f-64p低温球阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | b | d | a | h | l | |||
511q15ab2a3 | 15 | 140 | 10 | 18 | 2 | 207 | 160 | 3.4 |
511q20ab2a3 | 20 | 152 | 12 | 25 | 2.5 | 239 | 180 | 4.3 |
511q25ab2a3 | 25 | 165 | 12 | 32 | 2.5 | 254 | 200 | 5.6 |
511q32ab2a3 | 32 | 178 | 12 | 38 | 3 | 280 | 200 | 10.7 |
511q40ab2a3 | 40 | 190 | 12 | 48 | 3.5 | 292 | 250 | 15.1 |
511q50ab2a3 | 50 | 216 | 15 | 57 | 3.5 | 322 | 320 | 21.2 |
511q65ab2a3 | 65 | 241 | 15 | 76 | 4 | 354 | 320 | 26.7 |
511q80ab2a3 | 80 | 283 | 15 | 89 | 4 | 375 | 360 | 53.3 |
511q100ab2a3 | 100 | 305 | 15 | 108 | 4 | 420 | 360 | 74.4 |
