产品规范 |  |
主要零部件材料 |

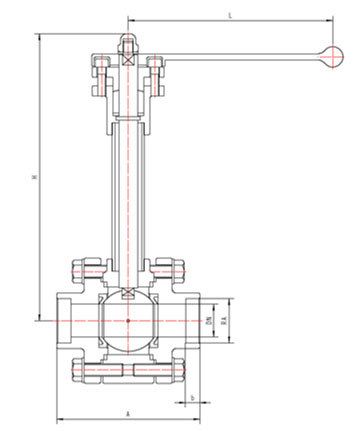

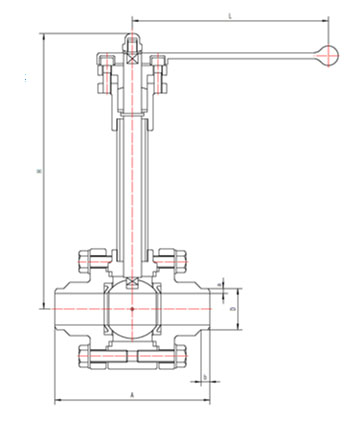

外型尺寸与连接尺寸
产品型号 | dq61f-100p低温球阀 | 重量 (kg) | ||||||
产品代号 | 通径 dn(mm) | 尺寸(mm) | ||||||
a | b | ra | d | h | l | |||
633q15ab2a3 | 15 | 165 | 10 | 18.5 | 34 | 207 | 160 | 3.4 |
633q20ab2a3 | 20 | 190 | 12 | 25.5 | 40 | 239 | 180 | 4.3 |
633q25ab2a3 | 25 | 216 | 12 | 32.5 | 48 | 254 | 200 | 5.6 |
633q32ab2a3 | 32 | 229 | 12 | 38.5 | 62 | 280 | 200 | 10.7 |
633q40ab2a3 | 40 | 241 | 12 | 48.5 | 70 | 292 | 250 | 15.1 |
633q50ab2a3 | 50 | 292 | 15 | 57.5 | 82 | 322 | 320 | 21.2 |
633q65ab2a3 | 65 | 330 | 15 | 76.5 | 100 | 354 | 320 | 26.7 |
633q80ab2a3 | 80 | 356 | 15 | 89.5 | 113 | 375 | 360 | 53.3 |
633q100ab2a3 | 100 | 406 | 15 | 108.5 | 132 | 420 | 360 | 74.4 |
